宣威市官箐水库工程

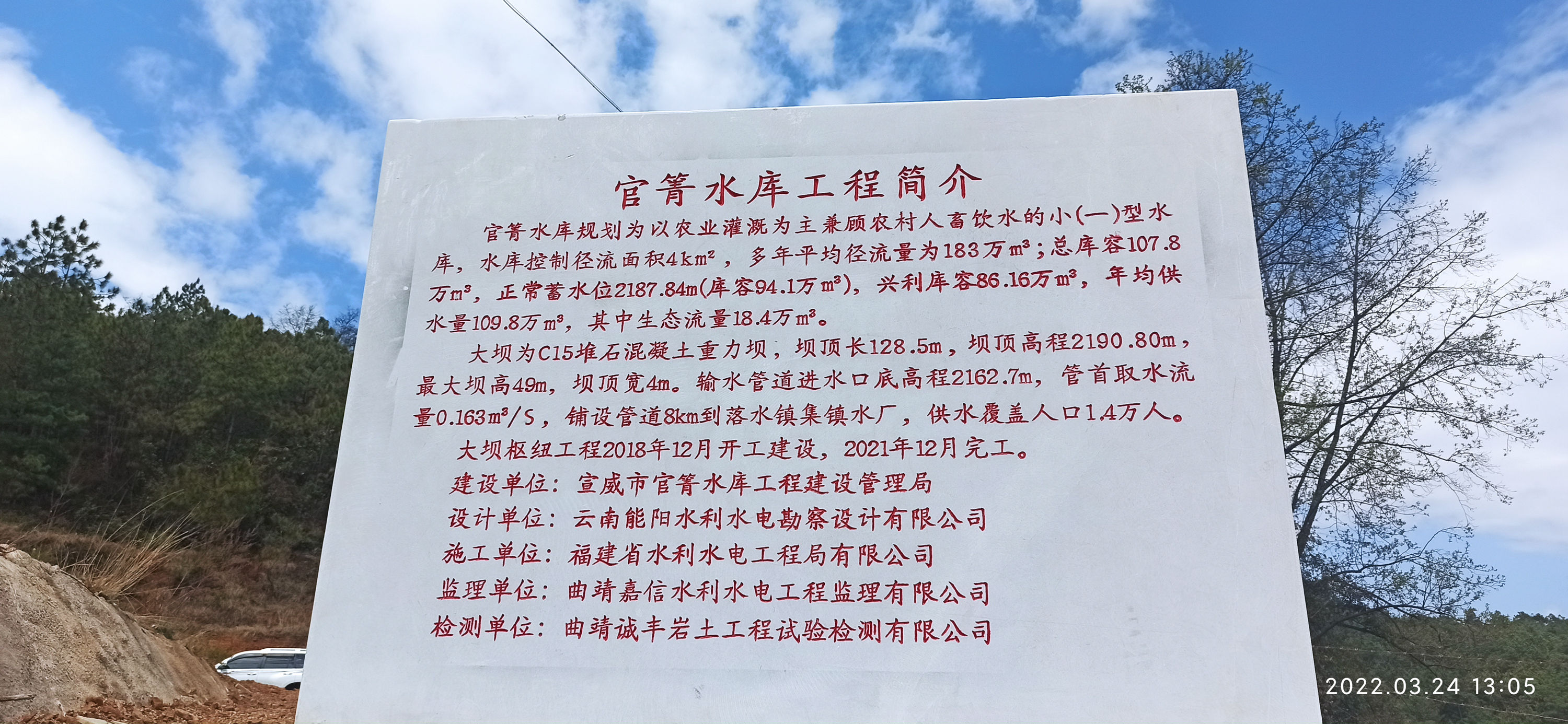

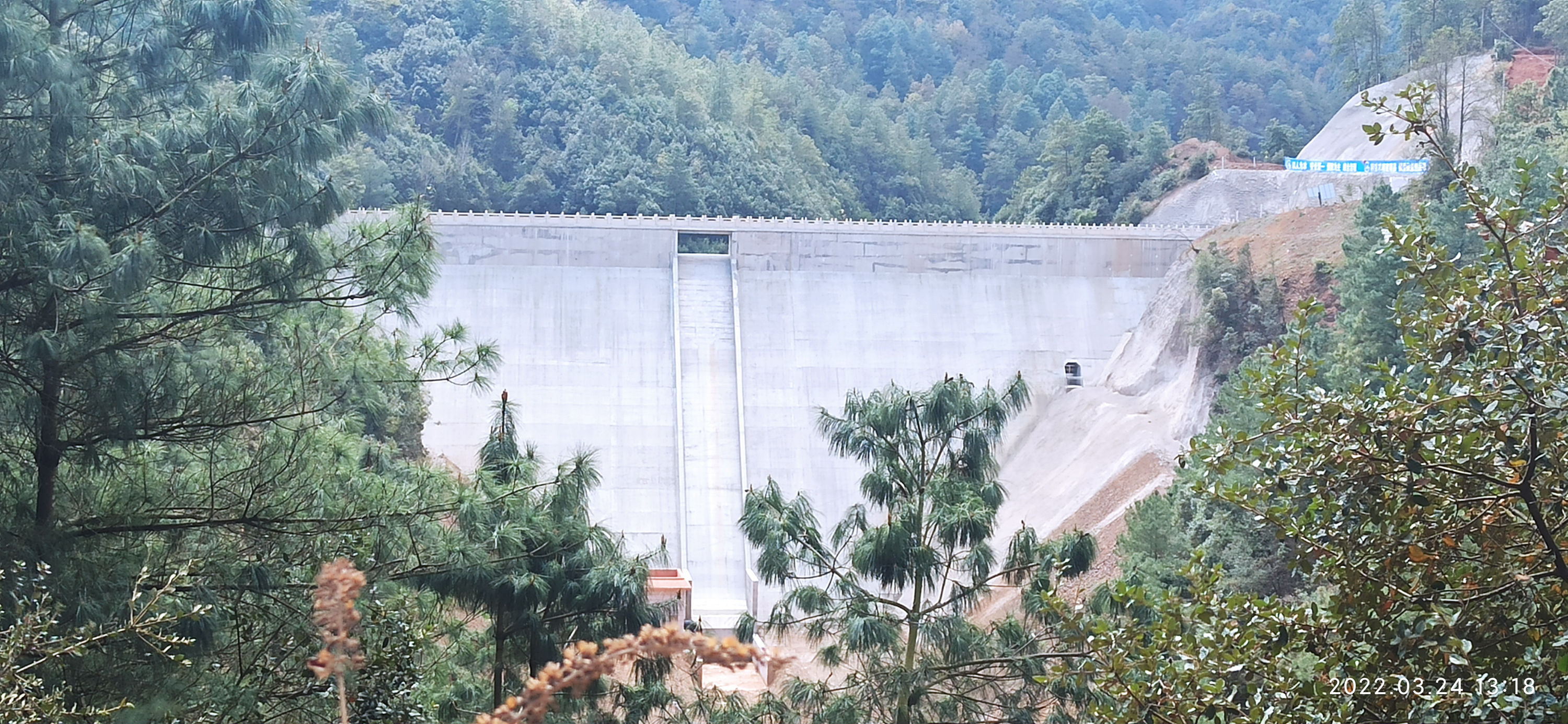

发布日期:2024-05-20 10:05:58 作者:admin 来源:自编官箐水库是一个以农业灌溉和人畜饮水为主要任务的小(一)型水利工程。官箐水库拦河坝为C15堆石混凝土重力坝,坝顶长128.5m,坝顶高程2190.80m,最大坝高49.0m,坝顶宽4.0m。大坝为分缝重力坝,从左至右共分为左岸非溢流坝段、溢流坝坝段、右岸非溢流坝段等7个坝段。2~6#坝段内设灌浆廊道。坝体C15堆石混凝土浇筑量5.2万m3。基础处理采用常规固结灌浆、帷幕灌浆,基础固结灌浆底界为深入基岩一个灌段,孔深5.0m;帷幕灌浆底界以q≤5Lu以下5m控制,灌浆段总长为3721.0m。溢流堰布置于4#坝段,堰顶高程为2187.84m,宽6.0m,消能方式设计为挑流消能;根据工程死水位的确定,输水(兼放空)管布置于4#坝段,进口高程为2162.70m,坝体段长53.7m。灌区管道工程供水管道共布置供水干管3条,管道全长18.622km。管线由坝体输水管末端接出,总干管长7.922km,东干管长6.285km,西干管长4.416km。
